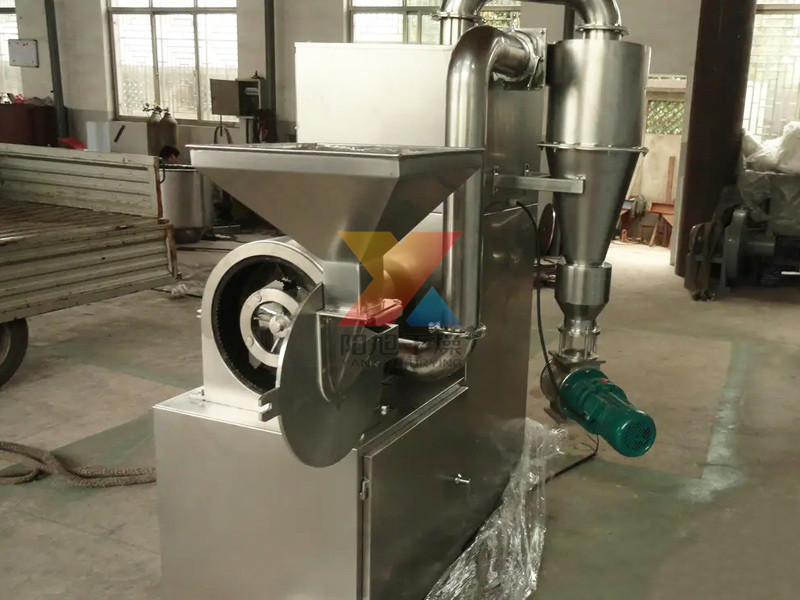

WFS中草药粉碎机
WFS中草药粉碎机具有技术性能稳定、产量高、外形美观。适用范围广等特点。本机对于粉碎干燥纤维性物料具有较理想的效果。
13861053521
产品详情



概况:
      WF-30B系列粉碎机组纯属新设计的新产品,该机集微粉碎机、高效粉碎机、万能粉碎机之优点而组合起来的新颖的中草药粉碎机、内部结构紧凑,拆装方便,低装方便,低能耗、高效率,外形美观大方是中草药粉碎的理想新产品。

结构及工作原理:

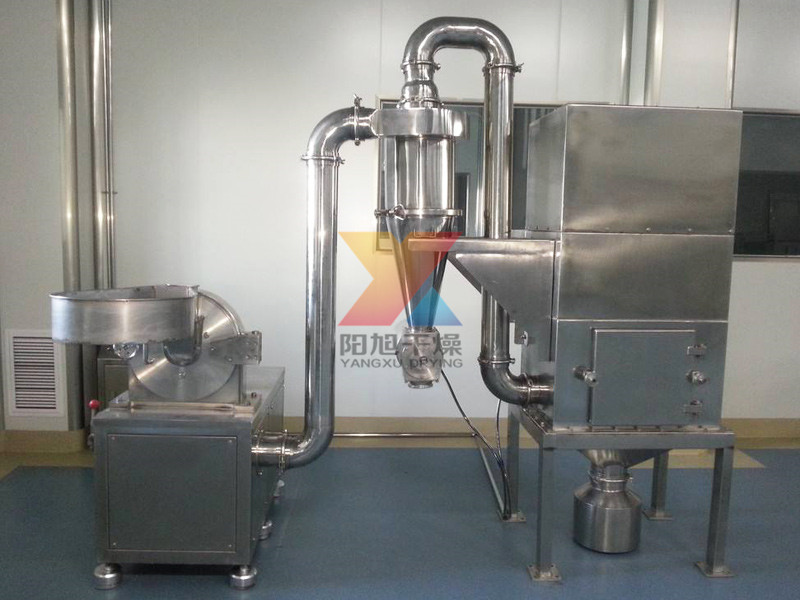

1、WF-30B系列粉碎机主要结构:由加料部份粉碎系统、分选系统、采料除尘及引风系统组,驱动装置主机有粉碎箱、加料斗、动刀、齿圈分级筛选组成,采料由管道、旋风分离器、关料桶或关风机组成,除尘有布袋、吸风机等。

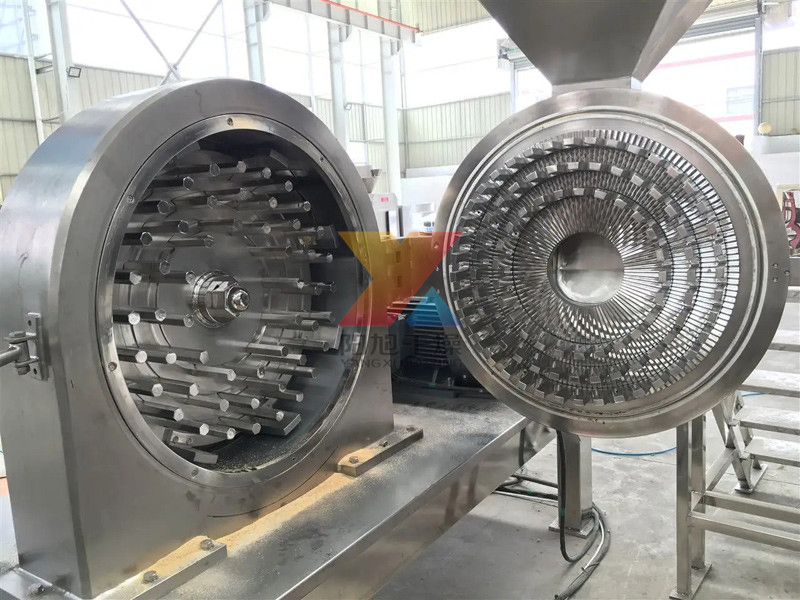

2、工作原理:粉碎室内部是有多齿式片刀、外圈有逆齿形齿圈与动力相对应,当物料通过加料斗、下料口进入粉碎室后,由动力在驱动源作用下高速运转,物料在定刀中进行剪切与撞击而达到长纤维粉碎目的。在粉碎室内的后部是筛选部份,粉碎室物料在粉碎过程中由于引风机作用下,粉碎后的物料向筛选移动进行筛选,细料可随气流通过筛网,粗料被分级括驱回粉碎室重新粉碎。筛后的物料通过管道进入旋风分离后进行采集,余尘进入布袋过滤进行第二次采集。
规格参数



型号
粉碎电机(kw)
出料细度(mesh)
生产能力(kg/h)
主轴转速(r/min)
进料细度(mm)
WF-30B-20
5.5
60-280
10-50
4000
<12
WF-30B-30
7.5
60-280
30-120
4500
<12
WF-30B-40
11
20-200
50-180
4000
<15
